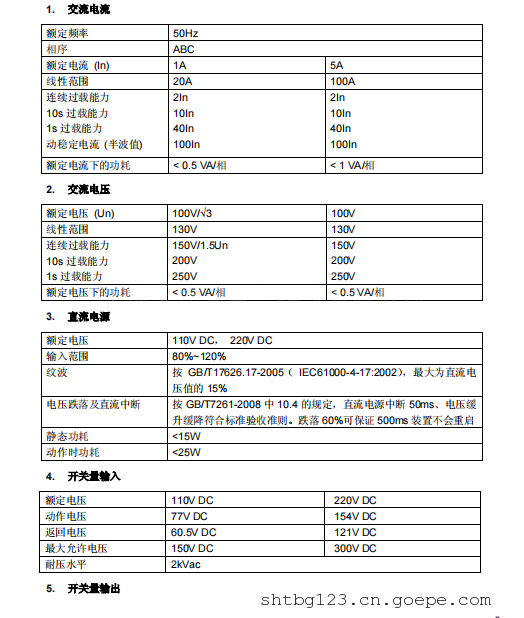

NSR-3697 所用变保护测控装置适用于 110kV 以下电压等级的非直接接地或经小电
阻接地系统中的站用变、接地变保护测控装置，即可分散安装到开关柜、又可采用集中
组屏的方式安装在控制室。
1.2 功能配置
1.2.1 保护功能
1) 三段可经复压闭锁的过流（其中第 3 段可设为反时限方式）
2) 两段可经复压闭锁的附加过流
3) 三段高压侧零序过流（零序电流可自产也可外加）
4) 三段低压侧零序过流（其中第 3 段可设为反时限方式）
5) 两段负序过流
6) 低压保护
7) 零序过压保护
8) 过负荷告警
9) 四段非电量延时保护
10) 母线 PT 断线告警
11) 控回断线告警
12) 独立的操作回路
13) 故障录波
1.2.2 测控功能
1)
遥测：Ua、Ub、Uc、Uab、Ubc、Uca、Ia、Ib、Ic、P、Q、F、COS、3U0、3I0H（高压侧
零流）、3I0L（低压侧零流）等基本量；
2)
遥信：当地遥信：42 路，可通过改变扩展板扩展到 58 路；
3)
遥控：6 路硬接点输出遥控，1 组固定为断路器分/合闸，另 5 组可用于对刀闸的控制；
1.2.3 辅助功能
自检功能
直流掉电告警
硬件回路在线检测
事件记录包括 512 次开入变位报告, 512 次自检报告和 512 次操作报告
扰动记录包括 120 次故障报告和 120 次故障录波（扰动记录格式同国际标准的 COMTRADE 文
件兼容）
支持多种对时方式：分脉冲（1PPM），秒脉冲（1PPS）， IRIG-B 码和 IEC61588 网络对时
